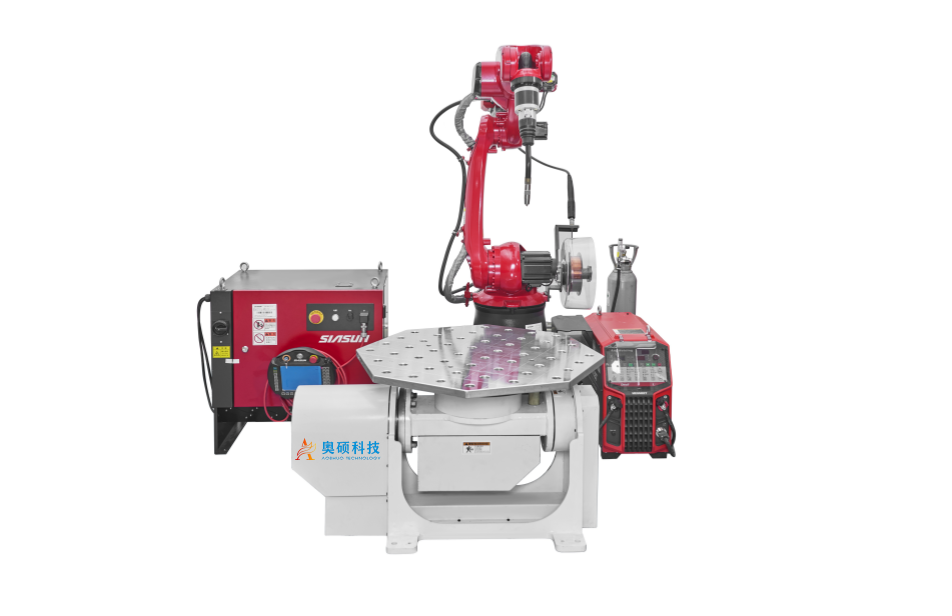

智能焊接機器人實訓平臺由新松工業機器人、焊接電源、焊槍、送絲機、機器人底座、雙軸變位機、焊接柔性平臺、夾具、焊接氣瓶、焊接模具及安全圍欄等組成，可實現6+2八軸聯動焊接技術應用，對復雜不規則的工件進行焊接。

      工業機器人主要承擔自動化焊接操作的任務。它們能夠精確地控制焊接電流、電壓、焊接速度等關鍵要素，確保焊縫的質量。工業機器人還可以模擬各種焊接場景，幫助學員了解不同焊接任務的需求和挑戰。通過模擬實際操作，學員可以更好地掌握焊接技能，提高實際操作能力。在焊接過程中，能夠?qū)崟r(shí)收集焊接數據，如焊接電流、電壓、焊接速度等。這些數據可以用于后續的分析和優化。

      焊接電源集成了單脈沖、恒壓、超低飛濺、快速脈沖、恒熔深等多種焊接模式，具有極高的靈活性和適應性。這不僅提升了焊接質量，還大大擴展了可焊接材料的范圍，包括碳鋼、不銹鋼及鍍鋅板等多種金屬材料，均能實現優質焊接。焊接電源的設計充分體現了全數字化、網絡化及智能化的理念，使得焊接過程控制更為精確，弧長穩定，確保了焊接的一致性和可靠性。同時焊接過程實現了遠程監控和數據分析，為智能化生產提供了有力支持。該焊接電源還具備強大的數字報錯功能。當焊接過程中出現故障時，系統會自動生成錯誤代碼并進行顯示，極大地方便了故障排查和維修工作。

      焊槍是焊接過程中執行焊接操作的核心執行部件，焊槍通過夾具固定在機器人本體末端的法蘭盤上，這樣機器人就可以精確控制焊槍的位置和姿態，實現自動化焊接。焊槍利用焊機的高電流、高電壓產生的熱量聚集在焊槍終端，融化焊絲和工件表面，形成焊縫，從而完成物體的焊接。

      送絲是焊接過程中非常重要的一個操作環節, 送絲機是一種自動驅動的機械化送絲裝置。送絲機采用微電腦控制，步進減速電機傳動，送絲精度高，具有送絲精度高、可重復性好的特點。它可以實現單機自動控制（內控），也可以接收上位機控制，這使得送絲過程更加靈活和可控。送絲速度 0-18m/min，送絲速度重復性誤差在±5%以內。

      機器人底座作為支撐整個機器人系統的關鍵部件，其設計和制造質量直接關系到機器人的穩定性、精度和壽命。采用高強度鑄鐵一次成型，組織穩定，能夠承受機器人工作時產生的各種力和扭矩，確保機器人在各種工況下都能穩定運行。鑄件結構均經過機床動力學分析和有限元分析，合理的結構程度與加強筋的搭配，保證了基礎件的高剛性、穩定性和長期可靠性。底座高度可根據具體應用單元而定，確保保證與機器人本體匹配。

      雙軸變位機是一種實用的輔助變位設備，它通過其工作臺的兩個旋轉軸（通常是水平和垂直軸）來實現工件的回轉和翻轉。這種設計使得工件可以在三維空間內自由調整位置，從而輕松達到理想的焊接位置。雙軸變位機與焊接操作機配套組成自動焊接專機，不僅能提高焊接質量，更可減少工作搬運次數、快速提高生產效率。

      焊接柔性平臺主體采用鋼板焊接而成，強度高、剛性好，能夠承受焊接過程中的高溫和應力變化，確保焊接質量和穩定性。平臺通過精密的組裝和調試，實現了高度的柔性和適應性。可以根據不同的焊接需求和工件形狀，靈活調整平臺的位置和姿態，確保焊接操作的順利進行。充分考慮了多孔焊接的需求，通過合理的布局和結構設計，確保了焊接槍能夠輕松到達工件的各個孔位，實現高效、準確的焊接。
