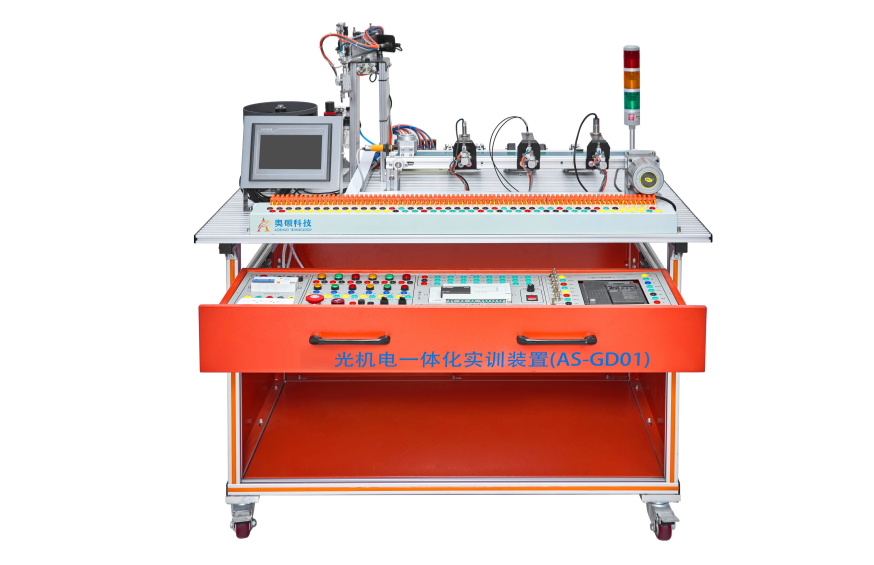

光機電一體化實訓裝置
光機電一體化實訓裝置囊括了機電一體化等專業學習中所涉及的機械、傳動、氣動、傳感器、編程控制、電氣控制、通訊等多種應用技術，是專門為職業教育培訓機構而設計的典型的機電一體化培訓產品，該產品適合于機械制造及其自動化、機電一體化、機械電子工程、電氣工程及自動化、自動化工程、控制工程、測控技術、計算機控制技術等教學和培訓。
產品聯系
|
設備由一些典型機械部件和電氣控制部件組成，有PLC模塊、輸入按鈕模塊、電源模塊、變頻器模塊、接線面板模塊、機械部件模塊……等工作站構成，是一個以現代工業現設備為原型的機電一體化生產線實訓考核裝置。整體結構臺用拆裝開放式，用于電氣線路搭接、機械部件組裝等實訓科目，可對現有的機械部件進行組裝不相同的生產流程，也可對設備添加其它模塊進行擴展，模塊采用標準化接口具有很好的互換性，能夠靈活的適應各種教學要求。
實訓臺設計體現了現代工業教育與實訓環境對于材料耐用性、美觀度及功能性的高要求。整體采用鋁合金制作，非常適合用于需要承受一定負荷同時又要求輕便靈活的實訓設備。實訓臺的尺寸約為1200x800x800mm，這一尺寸設計既保證了實訓臺有足夠的操作空間，又便于在大多數教育場所內靈活布置，不會占用過多空間。所有工業鋁型材均采用表面亮麗氧化處理，這種處理方式還能有效防止鋁材在使用過程中因氧化而變色，保持長久的亮麗色澤。
|
序號 |
產品名稱 |
品牌規格 |
單位 |
數量 |
|
1 |
實訓桌 |
奧碩定制 |
張 |
1 |
|
2 |
觸摸屏模塊 |
奧碩定制（7寸） |
塊 |
1 |
|
3 |
觸摸屏通訊電纜 |
昆侖通態，彩色7英寸 |
根 |
1 |
|
4 |
PLC模塊 |
三菱 FX3U-48MR |
臺 |
1 |
|
5 |
編程電纜 |
三菱 |
根 |
1 |
|
6 |
變頻器模塊 |
三菱FR-E740系列 |
臺 |
1 |
|
7 |
電源模塊 |
奧碩定制 |
塊 |
1 |
|
8 |
控制功能模塊 |
奧碩定制 |
套 |
1 |
|
9 |
物料傳送機部件 |
奧碩定制 |
套 |
1 |
|
10 |
氣動機械手部件 |
奧碩定制 |
套 |
1 |
|
11 |
皮帶輸送機部件 |
奧碩定制 |
套 |
1 |
|
12 |
物件分揀部件 |
奧碩定制 |
套 |
1 |
|
13 |
接線端子模塊 |
奧碩定制 |
塊 |
1 |
|
14 |
物料 |
奧碩定制 |
套 |
1 |
|
15 |
安全插線 |
奧碩定制 |
套 |
1 |
|
16 |
氣管 |
奧碩定制 |
套 |
1 |
|
17 |
PLC編程軟件 |
三菱 |
套 |
1 |
